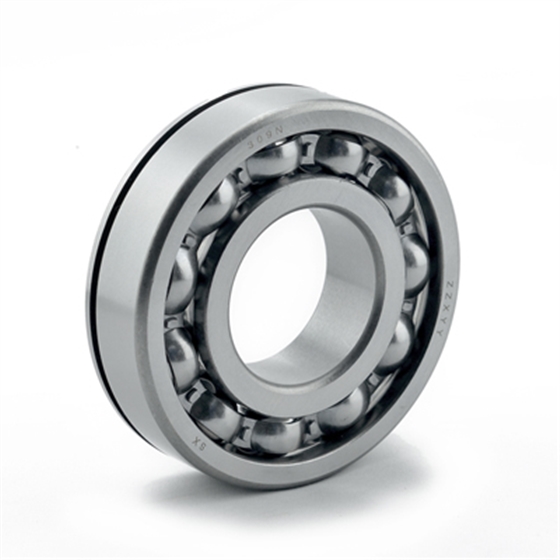

汽車深溝球軸承是滾動軸承中最為普通的一種類型。基本型的深溝球軸承由一個外圈，一個內圈、一組鋼球和一組保持架構成。深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。

公差等級是指確定尺寸程度的等級，國標規定分為20個等級，從IT01、IT0、IT1、IT2～IT18, 數字越大，公差等級（加工精度）越低，尺寸允許的變動范圍（公差數值）越大，加工難度越小。

汽車深溝球軸承公差內徑帶的位置和大小與一般基準孔不同，（G與E）或（0與6）滾動軸承的內徑是有特殊公差帶位置的基準孔，各精度等級軸承內徑的公差帶從零線起向下布置，上偏差為零，下偏差為負值。汽車深溝球軸承公差外徑帶位置與基軸制類似，從零線起向下布置。

1、當軸承內徑公差帶與軸公差帶構成配合時，在一般基孔制中原屬過渡配合的公差代號將變?yōu)檫^(guò)贏配合，如k5、k6、m5、m6、n6等，但過贏量不大；當軸承內徑公差代與h5、h6、g5、g6等構成配合時，不在是間隙而成為過贏配合。

2、軸承外徑公差帶由于公差值不同于一般基準軸，也是一種特殊公差帶，大多情況下，外圈安裝在外殼孔中是固定的，有些軸承部件結構要求又需要調整，其配合不宜太緊，常與H6、H7、J6、J7、Js6、Js7等配合。
